Технические данные трансформаторов TM 25-40
Тип трансфор-матора |
Номина-льная мощность |
Номинальное напряжение |
Напряжение короткого замыкания (при 75°С) |
Схема и группа соединения обмоток |
Вид, диапазон и число ступеней регулирования |
Потери холостого хода |
Потери короткого замыкания (при 75°С) |
Масса полная |
Масса масла |
|
ВН |
НН |
|||||||||
|
P kVA |
V |
V |
Uz % |
|
% |
Po W |
Pk W |
kg |
kg |
TM-25/10/0.4-У1 |
25 |
6000 |
400 |
4,5 |
У/Ун-0; Д/Ун-11 |
ПБВ±2x2,5 |
100 |
600 |
326 |
84 |
10000 |
||||||||||
6000 |
4,7 |
У/Zн-11 |
660 |
|||||||
10000 |
||||||||||
TM-40/10/0.4-У1 |
40 |
6000 |
400 |
4,5 |
У/Ун-0; Д/Ун-11 |
ПБВ±2x2,5 |
140 |
850 |
390 |
90 |
10000 |
||||||||||
6000 |
4,7 |
У/Zн-11 |
930 |
|||||||
10000 |
Допуски: ГОСТ 11677

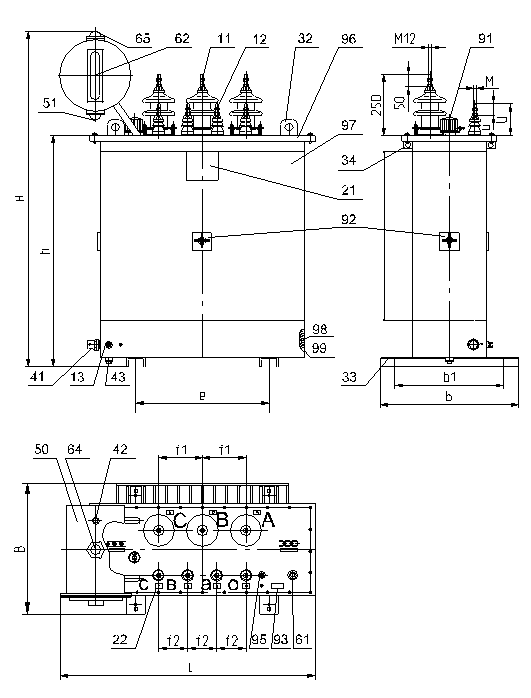

Общий вид и основные узлы трансформаторов
- 11. Вводы ВН ВСТА 10/250-2 УХЛ1
- 12. Вводы НН ВСТ 1/250-1 УХЛ1
- 13. Элемент для подсоединения заземления трансформатора – M12
- 21. Табличка трансформатора
- 22. Таблички обозначения присоединения вводов
- 32. Скобы для подъема трансформатора, активной части (включая крышку)
- 33. Тяговое приспособление для продольного и поперечного перемещения трансформатора (при отсутствии заказа на катки - швеллеры используются для крепления трансформатора на фундаменте)
- 34. Скобы для раскрепления трансформатора при транспортировке
- 41. Кран для слива и отбора пробы масла 42.Штуцер с внутренней резьбой G11/2" для заливки трансформатора маслом 43. Пробка для слива остатков масла
- 50. Маслорасширитель
- 51. Масляный затвор воздухоосушителя
- 61. Карман для термометра по DIN 42 554T на 3/4 заполнен трансформаторным маслом (при отсутствии заказа на термометр - заглушен пробкой)
- 62. Маслоуказатель «плоского» типа
- 64. Воздухоосушитель, встроенный в расширитель
- 65. Элемент воздухоосушителя -колпачок с индикаторным силикагелем
- 91. Привод переключателя (ПБВ2*2.5) 92.Таблички центра тяжести трансформатора
- 93. Табличка заводского номера трансформатора
- 95. Элемент для подсоединения заземления крышки трансформатора – B M12
- 96. Крышка трансформатора
- 97. Бак трансформатора
- 98. Активная часть трансформатора
- 99. Трансформаторное масло
Габаритные, присоединительные и установочные размеры трансформаторов
Тип трансформатора |
L |
B |
H |
h |
f1 |
f2 |
U |
u |
M |
e |
b |
b1 |
TM-25/10/0.4-У1 |
990 |
420 |
1120 |
665 |
180 |
100 |
135 |
50 |
М 12 |
400 |
390 |
350 |
TM-40/10/0.4-У1 |
1075 |
420 |
1140 |
680 |
180 |
100 |
135 |
50 |
М 12 |
400 |
390 |
350 |
